| एमओक्यू: | 1 |
| कीमत: | negotiable |
| मानक पैकेजिंग: | कार्टन बॉक्स |
| वितरण अवधि: | 90 दिन |
| भुगतान विधि: | एल/सी, टी/टी, डी/पी, डी/ए |
| आपूर्ति क्षमता: | प्रत्येक 15 से 35 दिनों में 1 सेट/सेट |

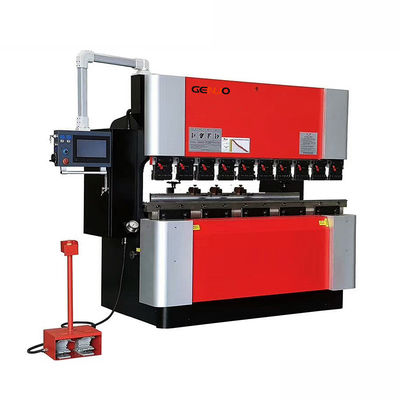

ऊर्जा-बचत विद्युत सीएनसी प्रेस ब्रेक धातु शीट झुकने मशीन पर्यावरण के अनुकूल
मशीन का परिचय:
जेन्यूओ शुद्ध ईएस श्रृंखला इलेक्ट्रिक सर्वो सीएनसी प्रेस ब्रेक के साथ एकीकृत मशीनिंग और टेम्परिंग अल्ट्रा-उच्च शक्ति वाले बिस्तर, एसी सर्वो मोटर और बॉल स्क्रू ड्राइव तंत्र द्वारा संचालित, यह उत्पादकता को अधिकतम करता है।मशीन सभी प्रसिद्ध विदेशी ब्रांड सामान का उपयोग करता है, पूरी श्रृंखला समय बचाने के लिए जीन्यू सामानों के साथ मानक है, जैसे कि त्वरित जिग और शीर्ष पंच का त्वरित परिवर्तन।100% पूर्ण विद्युत स्टैम्पिंग ब्रेक अत्यधिक बहुमुखी हैं और विभिन्न अनुप्रयोगों के लिए धातु सामग्री को झुकाने के लिए डिज़ाइन किए गए हैं.
इसके अतिरिक्त, गेनुओ का स्वयं विकसित सीएनसी नियंत्रक मूल्य सृजन को अधिकतम करता है और लागतों को कम करता है, और उपयोगकर्ता के अनुकूल इंटरफ़ेस संचालन शुद्ध ईएस श्रृंखला को बेहद लागत प्रभावी बनाता है।उच्च दक्षता, कम शोर, पर्यावरण संरक्षण।
शुद्ध विद्युत सर्वो प्रेस ब्रेक स्वचालित रूप से काम करने की स्थिति के अनुसार उपयुक्त शक्ति का उत्पादन करता है, बिना हाइड्रोलिक तेल के उपयोग और प्रतिस्थापन के,अपशिष्ट तरल दबाव तेल से पर्यावरण को प्रदूषण से बचाना.
इलेक्ट्रो-हाइड्रोलिक प्रेस ब्रेक की तुलना में, यह 60% से अधिक ऊर्जा की बचत कर सकता है, परिचालन लागत को कम कर सकता है, और दक्षता में 40% से अधिक की वृद्धि कर सकता है, इस प्रकार एक अधिक स्थिर और विश्वसनीय विकल्प बन जाता है।
→ उत्पाद विन्यासः
|
मानक उपकरण:
<यूरोपीय शैली के पंच और 4V/2V/1V डाई
|
विशेषताएं:
<डीएलईएम डीए-66टी, डीए-69टी सीएनसी नियंत्रण।
<लेजर जांच कोण का पता लगाने.
<20~100 टन और 1000~3200 मिमी लंबाई विकल्प। |
→ सीएनसी नियंत्रकः
|
जीएनयूओ ईटीसी-16टी सीएनसी नियंत्रण
ETC-16T प्रदर्शन झुकने की एक नई पीढ़ी है जीएनयूओ की नियंत्रण प्रणाली सिंक्रोनस ब्रेक दबाएँ।
प्रणाली में समृद्ध इंटरफेस हैं, जिन्हें आसानी से एक झुकने के रूप में स्वचालित उत्पादन लाइन से जोड़ा जा सकता है यह इंटरैक्टिव ऑपरेशन में औद्योगिक रोबोटों के साथ सहयोग कर सकता है। हस्तक्षेप, सटीकता और दक्षता में सुधार उपकरण का। |
|
→ संरचना विवरणः
|
▼ भारी ड्यूटी बॉल स्क्रू
Genuo Pure ES सीरीज प्रेस ब्रेक द्वारा संचालित हैद प्रसिद्ध ब्रांड सर्वो मुख्य मोटर औरजर्मन यदि भारी कार्य करने के लिए गेंद शिकंजा ट्रांसमिशनतंत्र।
यह मशीन की दक्षता सुनिश्चित करता है,उत्पादकता को अधिकतम करता है और उच्च-सटीक झुकना परिचालन। |
|
|
▼ विद्युत घटक
टिकाऊ फ्रांस श्नाइडर इलेक्ट्रिक्सस्थिर मशीन का संचालन। उचित लाइनसंबंध और व्यवस्था बहुत कम हो जाती हैविफलता दर।
एकीकृत नियंत्रण मॉड्यूलहाइड्रोलिक वाल्व समूह के स्लाइडिंग ब्लॉक बनाता हैसुचारू रूप से और सटीक रूप से आगे बढ़ें।
और ऑपरेटरऔर मशीन के सभी भागों खेला एक अच्छासुरक्षा। |
|
|
▼ सर्वो ड्राइवर और मुख्य मोटर
अन्य मोटर्स की तुलना में, सर्वो मोटर्स में अर्थऊर्जा की बचत, पर्यावरण संरक्षण जैसे लाभ।सुरक्षा और प्रदूषण मुक्त, तेजी से स्लाइडर गति, उच्चउत्पादन दक्षता और कम रखरखाव लागत।
सर्वो मोटर चालित झुकने मशीन का उपयोग नहीं करता हाइड्रोलिक प्रणाली दबाव हस्तांतरण करने के लिए, सटीकता और गति पर नकारात्मक प्रभाव, उच्च झुकने ड्राइव मोड की सटीकता, शांत संचालन, लागत बचत।
यह प्रसंस्करण वातावरण के लिए भी अधिक उपयुक्त है। परिवेश का तापमान और लंबे समय तक उच्च भार। |
|
|
▼ रैखिक गाइड रेल (बैक गेज)
रैखिक गाइड रेल सटीकता के स्तर की गारंटी देता है पीछे के टॉपर का।
पीठ माप प्रणाली दाहिनी पीठ स्थापित करना अपने परियोजनाओं के लिए गेज वृद्धि भाग की अनुमति देगा उत्पादन और परिशुद्धता।
जटिल भागों से जोआम तौर पर अधिक अक्षों की आवश्यकता होती है बड़ी मात्रा में जोअधिक समय की आवश्यकता होती है और इसलिए लागत बढ़ जाती है।
जीएनयूओ के तकनीशियन आपकी सहायता करने में प्रसन्न हैं आपकी परियोजना की आवश्यकताओं के बारे में कोई प्रश्न। |
|
→उपकरण और क्लैंप:
GENUO आपकी विभिन्न उत्पादन आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार के टूलींग समाधान प्रदान करता है। इतना ही नहीं, हम झुकने के उपकरण के क्षेत्र में भी विशेषज्ञ हैं। यदि आपके पास कोई विशेष झुकना है, तो हम आपके लिए एक विशेष समाधान प्रदान करते हैं।हमारे इंजीनियरों प्रत्येक workpiece के लिए विशेष उपकरण अनुकूलित करेगा, जो आपके प्रेस ब्रेक फ़ंक्शन और राजस्व का बहुत विस्तार करता है।
आपकी उत्पादकता और व्यावसायिक लाभों में काफी सुधार करने में मदद करने के लिए। शुद्ध ईएस सीरीज प्रेस ब्रेक समय बचाने के लिए त्वरित क्लैंप और त्वरित परिवर्तन शीर्ष पंच जैसे वास्तविक सामान के साथ मानक आता है।
→पार्ट्स सिस्टम:
|
लेजर सुरक्षा गार्ड
डीएसपी लेजर प्रेस ब्रेक ऑपरेटर की रक्षा करता है के चलती भाग के बीच दुर्घटना में हो सकता है कि कुचलने के खतरे से मशीन और फिक्स्ड।
यह मशीन काम करने के लिए बाहर ले जाने के लिए सुनिश्चित करता है चक्र अपने निष्पादन समय को कम से कम दंडित करता है।
|
|
डेलम नियंत्रक वैकल्पिक
डीए-66टी 2 डी प्रोग्रामिंग प्रदान करता है, जिसमें स्वचालित झुकने अनुक्रम गणना और टक्कर का पता लगाने, सिमुलेशन और उत्पादन में 3 डी विज़ुअलाइज़ेशन शामिल हैं। DA-58T सिंक्रोनस प्रेस ब्रेक सर्वो और इन्वर्टर नियंत्रण के लिए एक उन्नत पूर्ण 2D ग्राफिक नियंत्रण समाधान है। डीए-53एटी में औद्योगिक ग्रेड मल्टी-टच तकनीक, उच्च रिज़ॉल्यूशन रंग टीएफटी, औद्योगिक ग्रेड मल्टी-टच तकनीक और एक प्रमाणित Delem उपयोगकर्ता इंटरफ़ेस.
|
- तकनीकी विनिर्देश
| शुद्ध ईएस श्रृंखला प्रेस ब्रेक | |||||
| मशीन पैरामीटर | ES-20T1000 | ES-30T1250 | ES-40T1600 | ES-60T2500 | ES-100T3200 |
| दबाने वाला बल | 200KN | 200KN | 400KN | 600KN | 1000KN |
| अधिकतम झुकने की लंबाई | 1000 मिमी | 1250 मिमी | 1600 मिमी | 2500 मिमी | 3200 मिमी |
| फ्रेम के बीच की दूरी | 900 मिमी | 1100 मिमी | 1400 मिमी | 2300 मिमी | 2600 मिमी |
| अधिकतम खोलने की ऊंचाई | 420 मिमी | 470 मिमी | 470 मिमी | 470 मिमी | 530 मिमी |
| राम स्ट्रोक | 120 मिमी | 150 मिमी | 150 मिमी | 150 मिमी | 200 मिमी |
| गले की गहराई | 250 मिमी | 250 मिमी | 300 मिमी | 350 मिमी | 400 मिमी |
| दृष्टिकोण गति | 250 मिमी/सेकंड | 300 मिमी/सेकंड | 250 मिमी/सेकंड | 220 मिमी/सेकंड | 180 मिमी/सेकंड |
| कार्य गति | 0.5-30mm/s | 0.5-30mm/s | 0.5-20mm/s | 0.5-20mm/s | 0.5-20mm/s |
| वापसी गति | 250 मिमी/सेकंड | 300 मिमी/सेकंड | 250 मिमी/सेकंड | 220 मिमी/सेकंड | 180 मिमी/सेकंड |
| एक्स-अक्ष बैक गेज स्ट्रोक | 300 मिमी | 500 मिमी | 500 मिमी | 500 मिमी | 500 मिमी |
| आर-अक्ष बैक गेज स्ट्रोक | 100 मिमी | 100 मिमी | 100 मिमी | 150 मिमी | 150 मिमी |
| Y1, Y2 अक्ष सटीकता | ±0.01 मिमी | ||||
| एक्स और आर अक्ष की सटीकता | ±0.01 मिमी | ||||
| सीएनसी नियंत्रण अक्ष | Y1,Y2, X, R | Y1,Y2, X, R | Y1, Y2, X, R, Z1, Z2 | Y1,Y2, X, R, Z1, Z2,V | Y1,Y2, X, R, Z1, Z2,V |
| मुख्य सर्वो मोटर | 11 किलोवाट | 13 किलोवाट | 15 किलोवाट | 30 किलोवाट | 30 किलोवाट |
| सीएनसी प्रणाली | ईटीसी-16टी | ||||
| लंबाई x चौड़ाई x ऊंचाई ((मिमी) | 1200x800x2000 | 1500x900x2100 | 2000x1200x2300 | 2900x1800x2400 | 4000x1900x2600 |
| वजन | 2000 किलो | 2600 किलोग्राम | 3800 किलोग्राम | 5500 किलोग्राम | 12000 किलो |
