| एमओक्यू: | 1 |
| कीमत: | negotiable |
| मानक पैकेजिंग: | कार्टन बॉक्स |
| वितरण अवधि: | 90 दिन |
| भुगतान विधि: | एल/सी, टी/टी, डी/पी, डी/ए |
| आपूर्ति क्षमता: | प्रत्येक 15 से 35 दिनों में 1 सेट/सेट |

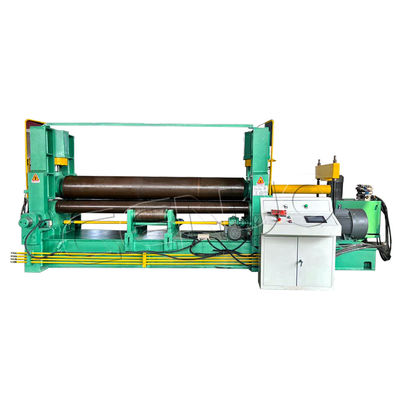

GENUO हाइड्रोलिक यूनिवर्सल HU3R सीरीज 3 रोलर प्लेट रोलिंग मशीन प्लेट के किनारे को पूर्व-बेंड कर सकती है और प्लेट को खिलाने के लिए प्रेसिंग रोलर को घुमा सकती है;
सभी तीन रोलर्स की गति रोलिंग की आवश्यकताओं के अनुसार स्थित होनी चाहिए।पूर्व झुकने और गोल (ऊपरी प्रेसिंग रोलर झुकने मशीन की तरह हाइड्रोलिक उठाने इंडेंटर द्वारा प्लेट झुकता है; दोनों साइड प्रेसिंग रोलर्स क्षैतिज रूप से सापेक्ष चलते हैं और मोल्डिंग की जरूरतों के अनुसार ज्यामितीय स्थिति बदलते हैं);यह उच्च रोलिंग सटीकता और गोलता प्राप्त करने के लिए सीएनसी नियंत्रण प्रणाली के साथ सहयोग कर सकते हैं;
शीट को क्षैतिज रूप से खिलाया जाता है, और खिलाया गया अंत हमेशा क्षैतिज होता है।
शंकु रोलिंग को साकार करने के लिए शंकु के ज्यामितीय कोण के अनुसार तीन प्रेसिंग रोलर्स को झुकाया जा सकता है।
| मानक उपकरण | वैकल्पिक उपकरण |
|---|---|
| ▲ डेल्टा पीएलसी एनसी नियंत्रक,स्क्रीन डिस्प्ले | △ सीएमईएनएस सीएनसी नियंत्रण प्रणाली |
| ▲ 42CrMo ठोस फोर्जिंग रोलर | △मध्य और साइड समर्थन |
| ▲ श्नाइडर और ओमरोन विद्युत घटक | △स्वचालित लोडिंग और अनलोडिंग सिस्टम |
| ▲ YUKEN हाइड्रोलिक वाल्व, NO.K सील रिंग | △मोटर चालित खिलाने और चौकोर करने की मेज |
| ▲ एनएसके दो पंक्ति गोलाकार रोलर असर | △मोटर चालित साइड रोल |
| ▲ तामागावा परिशुद्धता घुमावदार एन्कोडर | △गर्म लुढ़काव के लिए प्रावधान |
| ▲ SIEMENS मुख्य मोटर,सनी पंप | △ एकीकृत वेल्डिंग प्रणाली |
| ▲ पेइका प्लैनेटरी रिड्यूसर | △ स्वचालित स्नेहन प्रणाली |
| ▲ घुमावदार पहिया पर लगा हुआ नियंत्रण कंसोल | △ स्वचालित इजेक्टर |
| ▲ केंद्रीकृत मैनुअल स्नेहन | △ अनुकूलित रंग |
|
कार्य रोलर
रोलर रोलिंग मशीन का सबसे महत्वपूर्ण घटक है, इसकी गुणवत्ता और प्रदर्शन का सेवा पर सीधा प्रभाव पड़ता है काम रोलर्स उच्च शक्ति उच्च गुणवत्ता वाले स्टील 42CrMo सामग्री से बने होते हैं, फोर्जिंग, roughing, quenching और tempering के बाद, HB240 ~ 300,मध्यवर्ती आवृत्ति बुझाने के बाद खत्म HRC47-58JB/ZG4289-86 रोल स्टील मानकों के अनुसार, रोल विनिर्माण में सख्ती से, इसके व्यापक यांत्रिक गुणों को सुनिश्चित करने के लिए। |
|
विद्युत घटक
जर्मनी SIEMENS विद्युत घटक मशीन के स्थिर संचालन को सुनिश्चित करते हैं। उचित लाइन कनेक्शन और व्यवस्था विफलता दर को बहुत कम करती है।हाइड्रोलिक वाल्व समूह के एकीकृत नियंत्रण मॉड्यूल स्लाइडिंग ब्लॉक सुचारू रूप से और सटीक रूप से स्थानांतरित करता है. और ऑपरेटर और मशीन के सभी भागों एक अच्छी सुरक्षा खेला.
|
|
सीएनसी नियंत्रण प्रणाली
सीएमएनएस के सीएनसी नियंत्रण और पीएलसी के लिए धन्यवाद. उत्कृष्ट एचएमआई ऑपरेशन इंटरफ़ेस. हमारी झुकने की मशीन को इच्छा पर चलाएं.SIEMENS स्मार्ट लाइन नियंत्रण प्रणाली में मशीनों के संचालन की निगरानी के लिए उपयोगकर्ताओं के लिए एक अनुकूल इंटरफेस प्रदान करता है.
GENUO विशेष स्वतंत्र संचालन पैनल और स्वचालित रोलिंग कार्यक्रम से लैस रोलिंग मशीन जिससे एक बटन के संचालन को महसूस किया जा सके।यह मशीन स्वचालित रूप से एक ही समय में रोलिंग और बनाने कर सकते हैं.
शक्तिशाली डेटा भंडारण और रिकॉल कार्य स्वचालित रोलिंग के लिए सैकड़ों कार्यक्रमों के लिए विशिष्ट विनिर्देशों.प्रणाली मैनुअल संचालन कार्यक्रमों के साथ संगत है और जरूरत पड़ने पर मैन्युअल रूप से संचालित किया जा सकता है.
साथ ही, कॉन्फ़िगरेशन सॉफ्टवेयर उपयोगकर्ताओं को विभिन्न प्रकार के कार्य प्रदान करता है, जैसे कि सूत्र प्रबंधन, सुरक्षा स्तर प्रबंधन, भाषा प्रबंधन, आदि।
हाइड्रोलिक प्रणाली
प्रत्येक तेल सर्किट को दबाव को नियंत्रित करने के लिए दो रिलीफ वेव के साथ रूट किया जाता है। प्रत्येक तेल सर्किट के लिए अधिकतम सेट दबाव 25 एमपीए है। जो मुख्य रूप से मुख्य सिलेंडर दबाव को नियंत्रित करने के लिए है।और दूसरे राहत वाल्व को 16 एमपीए पर सेट किया गया है, मुख्य रूप से पलटने वाले सिलेंडर और संतुलन सिलेंडर के दबाव को नियंत्रित करने के लिए। प्रत्येक चलती कार्य रोल के दोनों सिरों पर मुख्य तेल सिलेंडरों की सिंक्रनाइज़ेशन सटीकता सुनिश्चित करने के लिए,उच्च सटीक विस्थापन सेंसर बाएं और दाएं रैक और झुकाव फ्रेम पर स्थापित हैंदबाव सेंसरों के माध्यम से, माइक्रो कंप्यूटर नियंत्रण प्रणाली दोनों काम रोलर सिरों की सटीकता प्राप्त करने के लिए मुख्य तेल सिलेंडर पिस्टन के आंदोलनों का पता लगाता है और समायोजित करता है।
हमारी हाइड्रोलिक प्रणाली का लाभः
a. हाइड्रोलिक सदमे से प्रभावी ढंग से बचने और जीवन में सुधार करने के लिए अद्वितीय पूर्व-निर्वहन तकनीक को अपनाया जाता है
पाइपलाइन और सील।
b. हाइड्रोलिक घटक जापान YUKEN और NO.K ब्रांड,उच्च गुणवत्ता वाले भागों को अपनाने के लिए हैं
हाइड्रोलिक प्रणाली की स्थिरता।
c. हाइड्रोलिक प्रणाली के प्रत्येक इनपुट और आउटपुट पोर्ट में संबंधित डिटेक्शन पॉइंट्स हैं, जो
रखरखाव और दोष जांच के लिए सुविधाजनक हैं। तेल पंप एक कम घुड़सवार प्रकार और सकारात्मक दबाव तेल अवशोषण को अपनाता है। एक ही समय में फिल्टर, स्तर गेज,और सभी प्रेषक उपकरण स्वचालित रूप से दोषों की चेतावनी दे सकते हैं.
मशीन समर्थन रोल निचले रोल के निचले भाग में स्थापित किया जाता है, ताकि शीट और मोटी प्लेट सामग्री एक आदर्श सिलेंडर का गठन, एक शंकु झुकने डिवाइस के साथ, शंकु झुकने के लिए आसान,बहु-कार्यात्मक झुकने की प्रक्रिया जैसे उच्च परिशुद्धता पूर्व झुकने किनारे, सरल डिजिटल नियंत्रण, विशेष झुकने।
| हाइड्रोलिक तत्व आयात उच्च गुणवत्ता वाले उत्पादों का चयन करता है, हाइड्रोलिक प्रणाली की स्थिरता की गारंटी देता है। | ट्रांसमिशन भाग में शक्तिशाली मोटर, गियरबॉक्स और अन्य सहायक उपकरण होते हैं। | रिलीज़ डिवाइसः तैयार फेरुल को आसानी से हटाने के लिए हाइड्रोलिक ड्रॉप-एंड। | शीर्ष रोलर ड्रम के आकार के रूप में बनाया गया है, एक धातु सामग्री को एक आदर्श सिलेंडर में मोड़ें। |
| मॉडल | प्लेट की अधिकतम मोटाई (मिमी) | प्लेट की अधिकतम चौड़ाई (मिमी) | पूर्व-बेंड की अधिकतम मोटाई (मिमी) | प्लेट उपज सीमा (एमपीए) | ऊपरी रोलर का व्यास (मिमी) | निचला रोलर व्यास (मिमी) | मोटर की शक्ति (किलोवाट) | आयाम (L×W×H) |
| HU3R-6X2000 | 6 | 2000 | 4 | 245 | 180 | 180 | 5.5 | 4010x1410x1530 |
| HU3R-6X2500 | 6 | 2500 | 4 | 245 | 190 | 190 | 7.5 | 4510x1410x1530 |
| HU3R-8X2000 | 8 | 2000 | 6 | 245 | 190 | 190 | 7.5 | 4010x1410x1530 |
| HU3R-8X2500 | 8 | 2500 | 6 | 245 | 240 | 220 | 11 | 4700x1620x1810 |
| HU3R-8X3200 | 8 | 3200 | 6 | 245 | 260 | 250 | 15 | 5500x1620x1810 |
| HU3R-12X2000 | 12 | 2000 | 8 | 245 | 240 | 220 | 11 | 4250x1620x1810 |
| HU3R-12X2500 | 12 | 2500 | 8 | 245 | 260 | 230 | 15 | 5200x1700x1500 |
| HU3R-12X3200 | 12 | 3200 | 8 | 245 | 280 | 260 | 22 | 5700x1700x1500 |
| HU3R-16X2500 | 16 | 2500 | 12 | 245 | 280 | 260 | 22 | 5200x1700x1500 |
| HU3R-16X3200 | 16 | 3200 | 12 | 245 | 360 | 340 | 30 | 6500x1800x2100 |
| HU3R-20X2000 | 20 | 2000 | 16 | 245 | 280 | 270 | 22 | 4700x1700x1500 |
| HU3R-20X2500 | 20 | 2500 | 16 | 245 | 340 | 310 | 30 | 5800x1800x2100 |
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
|
|
