एमओक्यू: | 1 |
कीमत: | विनिमय योग्य |
मानक पैकेजिंग: | कार्टन बॉक्स |
वितरण अवधि: | 90 दिन |
भुगतान विधि: | एल/सी, टी/टी, डी/पी, डी/ए |
आपूर्ति क्षमता: | प्रत्येक 15 से 35 दिनों में 1 सेट/सेट |

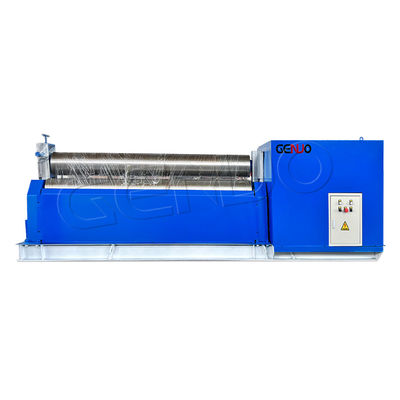

GENUO मैकेनिकल सममित MS3R श्रृंखला 3 रोलर प्लेट रोलिंग मशीन
MR3R श्रृंखला प्लेट रोलिंग मशीन यांत्रिक ड्राइव के साथ और तीन रोलर्स के साथ सममित संरचना को अपनाता है जिसमें ऊपरी रोलर दो निचले रोलर्स के बीच केंद्र में लंबवत रूप से चलता है,जो पेंच के ड्राइव के माध्यम से प्राप्त किया जाता हैनट, कीड़ा और लीड स्क्रू, दो निचले रोलर्स घूमता है और प्लेट सामग्री के माध्यम से टोक़ प्रदान करता है
मॉडरेटर के आउटपुट गियर को निचले रोलर्स के गियर से जोड़ना।
जब काम के टुकड़े दूर ले, ऊपरी रोलर अलग किया जा सकता है।
अनुरोध पर, हम विभिन्न प्रकार की धातु शीट को मोड़ने के लिए विभिन्न प्रकार के साइड व्हील्स स्थापित कर सकते हैं।
इस मशीन के सरल संरचना, स्थिरता और आसान संचालन के फायदे हैं। यह उच्च लागत प्रदर्शन के साथ एक किफायती प्लेट झुकने की मशीन है।
• नोटःजो 25×2500 से ऊपर हैं, वे हाइड्रोलिक ओवरलिंक डिस्चार्ज को अपनाते हैं।
• विशेष विनिर्देशों को अनुकूलित किया जा सकता है; 1000-4000 मिमी के बीच की लंबाई वैकल्पिक है।
मानक उपकरण | वैकल्पिक उपकरण |
---|---|
▲ वायरलेस बटन रिमोट कंट्रोल | △ डिजिटल डिस्प्ले कंट्रोल कंसोल |
▲ C45 कठोर शमन और टेम्परिंग रोलर | △42CrMo ठोस फोर्जिंग रोलर |
▲ श्नाइडर और ओमरोन विद्युत घटक | △मोटर चालित साइड रोल |
▲ तांबे के मिश्र धातु के पहनने के लिए विरोधी गियर | △सेगमेंटल इनले रोलर रिंग |
▲ एनएसके डबल रो स्व संरेखित असर | △केंद्रीकृत मैन्युअल स्नेहन |
▲ संलग्न शीट धातु कवर | △अनुकूलित रंग |
![]() |
कार्य रोलर
रोलर रोलिंग मशीन का सबसे महत्वपूर्ण घटक है, इसकी गुणवत्ता और प्रदर्शन का सेवा पर सीधा प्रभाव पड़ता है
काम रोलर्स उच्च शक्ति उच्च गुणवत्ता वाले स्टील 42CrMo सामग्री से बने होते हैं, फोर्जिंग, roughing, quenching और tempering के बाद, HB240 ~ 300,मध्यवर्ती आवृत्ति बुझाने के बाद खत्म HRC47-58JB/ZG4289-86 रोल स्टील मानकों के अनुसार, रोल विनिर्माण में सख्ती से, इसके व्यापक यांत्रिक गुणों को सुनिश्चित करने के लिए। |
विद्युत घटक
श्नाइडर इलेक्ट्रिक के घटक मशीन के स्थिर संचालन को सुनिश्चित करते हैं। उचित लाइन कनेक्शन और व्यवस्था विफलता दर को बहुत कम करती है।हाइड्रोलिक वाल्व समूह के एकीकृत नियंत्रण मॉड्यूल स्लाइडिंग ब्लॉक सुचारू रूप से और सटीक रूप से स्थानांतरित करता है. और ऑपरेटर और मशीन के सभी भागों एक अच्छी सुरक्षा खेला.
|
![]() |
रोलर रोटेशन
स्टेपर मोटर- ग्रह गियरबॉक्स - कार्य रोल
श्रृंखला के 3-रोल झुकने वाले रोल द्वारा विशेषता रोल आंदोलन में सममित ज्यामिति इष्टतम कर्षण सुनिश्चित करती है। ऊपरी रोल ऊपर और नीचे जाकर प्लेट को झुक सकती है,जबकि फिक्स्ड निचले रोल आगे और पीछे मुड़कर प्लेट रोलिंग का एहसास कर सकते हैंऊपरी रोल का कम प्रतिरोध वाला पंक्ति स्व-समन्वय लेयरिंग शीट को अधिकतम हद तक फिसलने से रोकने और समर्थन करने में एक मजबूत भूमिका निभाता है।
यह मशीन तीन रोल की सममित यांत्रिक संरचना है। ऊपरी रोल दो निचले रोल के बीच में ऊपर और नीचे चलता है। नट्स और वर्म गियर दोनों ड्राइव के रूप में कार्य करते हैं।दो नीचे रोलर्स मुख्य ड्राइविंग रोलर्स के रूप में कार्य. यह ट्रांसमिशन के आउटपुट गियर और निचले रोल के बीच घूमता है, इस प्रकार झुकने वाली प्लेट को टॉर्क प्रदान करता है। सरल संचालन, सुविधाजनक रखरखाव, उच्च लागत प्रदर्शन।
मुख्य मोटर | रोलर असर | इलेक्ट्रॉनिक तत्व | नियंत्रण कक्ष |
मुख्य मोटर रेड्यूसर और गियर ड्राइव रोलर के माध्यम से शक्ति को घुमाता है। | चौड़ा स्व-संरेखण असर रोलर को अधिक सुचारू रूप से घूमने में मदद करता है। | श्नाइडर इलेक्ट्रिक मशीन को स्थिर चलाने और लंबे सेवा जीवन को बनाए रखता है। | इलेक्ट्रिक कैबिनेट पैनल और रिमोट कंट्रोल.सुरक्षित और संचालित करने में आसान। |
मॉडल | प्लेट की अधिकतम मोटाई (मिमी) | प्लेट की अधिकतम चौड़ाई (मिमी) | प्लेट उपज सीमा (एमपीए) | रोलिंग स्पीड (m/min) | मेरा दिन। पूर्ण भार पर प्लेट का (मिमी) |
ऊपरी रोलर का व्यास (मिमी) | निचले रोलर का व्यास (मिमी) | दो निचले रोलर्स के बीच की दूरी (मिमी) | मुख्य मोटर (किलोवाट) |
आयाम (L×W×H) ((मिमी) |
MS3R-6X1500 | 6 | 1500 | 265 | 7.16 | 380 | 180 | 160 | 210 | 5.5 | 3310x1210x1330 |
MS3R-6X2000 | 6 | 2000 | 265 | 7.16 | 380 | 180 | 160 | 220 | 5.5 | 3810x1210x1330 |
MS3R-6X2500 | 6 | 2500 | 265 | 7.16 | 500 | 190 | 170 | 260 | 7.5 | 4310x1210x1330 |
MS3R-6X3200 | 6 | 3200 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 5200x1400x1200 |
MS3R-8X2000 | 8 | 2000 | 265 | 7.16 | 450 | 190 | 170 | 260 | 7.5 | 3810x1210x1330 |
MS3R-8X2500 | 8 | 2500 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 4500x1420x1610 |
MS3R-12X2000 | 12 | 2000 | 265 | 5 | 500 | 240 | 200 | 310 | 11 | 4050x1420x1610 |
MS3R-12X2500 | 12 | 2500 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | 5000x1500x1300 |
MS3R-12X3000 | 12 | 3000 | 265 | 5 | 650 | 280 | 240 | 360 | 15 | 5500x1500x1300 |
MS3R-16X2000 | 16 | 2000 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | 4500x1500x1300 |
MS3R-16X2500 | 16 | 2500 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | 5000x1500x1300 |
MS3R-16X3200 | 16 | 3200 | 265 | 5 | 900 | 340 | 280 | 440 | 22 | 6300x1600x1900 |
MS3R-20X2000 | 20 | 2000 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | 4500x1500x1300 |
MS3R-20X2500 | 20 | 2500 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5600x1600x1900 |
MS3R-25x2000 | 25 | 2000 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5100x1600x1900 |
MS3R-25x2500 | 25 | 2500 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | 6000x4600x2150 |
MS3R-30x2000 | 30 | 2000 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | 5500x1460x2150 |
MS3R-30X2500 | 30 | 2500 | 265 | 4.34 | 1100 | 460 | 380 | 600 | 45 | 6900x2300x2800 |
MS3R-30x3000 | 30 | 3000 | 265 | 5 | 1200 | 460 | 400 | 600 | 45 | 7400x2300x2800 |
MS3R-30x3200 | 30 | 3200 | 265 | 5 | 1200 | 500 | 400 | 600 | 45 | 7600x2300x2800 |
MS3R-40x2000 | 40 | 2000 | 265 | 5 | 1200 | 480 | 400 | 600 | 45 | 6400x2300x2800 |
![]() |
