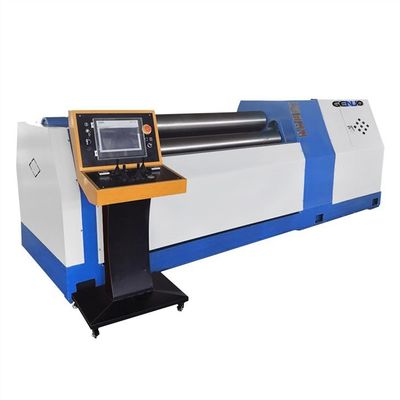

हाइड्रोलिक सीएनसी 4 रोलर प्लेट रोलिंग मशीन HC4R श्रृंखला

हाइड्रोलिक प्रणाली

प्रत्येक तेल सर्किट को दबाव को नियंत्रित करने के लिए दो रिलीफ वेव के साथ रूट किया जाता है। प्रत्येक तेल सर्किट के लिए अधिकतम सेट दबाव 25 एमपीए है।

मुख्य सिलेंडर के दबाव को नियंत्रित करने के लिए। और अन्य राहत वाल्व 16 एमपीए पर सेट है, मुख्य रूप से पलटने सिलेंडर और संतुलन सिलेंडर को नियंत्रित करने के लिए

दबाव. प्रत्येक चलती काम रोल के दोनों सिरों पर मुख्य तेल सिलेंडरों की सिंक्रनाइज़ेशन सटीकता सुनिश्चित करने के लिए,उच्च परिशुद्धता

विस्थापन सेंसर बाएं और दाएं रैक और झुकाव फ्रेम पर स्थापित हैं। दबाव सेंसर के माध्यम से, माइक्रो कंप्यूटर नियंत्रण

यह प्रणाली दोनों काम करने वाले रोलर के अंत की सटीकता प्राप्त करने के लिए मुख्य तेल सिलेंडर पिस्टन के आंदोलनों का पता लगाती है और उन्हें समायोजित करती है।

हमारी हाइड्रोलिक प्रणाली का लाभः

a. हाइड्रोलिक झटके से प्रभावी ढंग से बचने और पाइपलाइन और सील के जीवन में सुधार के लिए अद्वितीय पूर्व-निर्वहन तकनीक अपनाई जाती है।

हाइड्रोलिक घटकों को हाइड्रोलिक प्रणाली की स्थिरता सुनिश्चित करने के लिए उच्च गुणवत्ता वाले जापान YUKEN और NO,K ब्रांड के भागों को अपनाया जाता है।

c. हाइड्रोलिक प्रणाली के प्रत्येक इनपुट और आउटपुट पोर्ट में संबंधित डिटेक्शन पॉइंट हैं, जो रखरखाव के लिए सुविधाजनक हैं

तेल पंप एक कम घुड़सवार प्रकार और सकारात्मक दबाव तेल अवशोषण को अपनाता है।

साथ ही फिल्टर, लेवल गेज और सभी ट्रांसमिटर डिवाइस स्वचालित रूप से खराबी की चेतावनी दे सकते हैं।





मशीन चार रोलर प्लेट झुकने मशीन है, इसकी संरचना ड्राइंग के रूप में दिखाया गया है, पहल रोलर के रूप में ऊपरी रोलर, नीचे रोलर

और साइड रोलर्स ड्राइव रोलर्स के रूप में; ऊपरी रोलर तय है, नीचे रोलर ऊपर और नीचे करता हैगति; ऊपरी रोलर यांत्रिक है

इस प्रकार के रोलर्स को प्लेट और रोलर्स के घर्षण से चलाया जाता है।

उठाने की गति करने के लिए हाइड्रोलिक तेल टैंक द्वारा संचालित।

ऊपरी रोलर्स के पेट्रो-लेयरिंग पलटाव और रीसेट भी हाइड्रोलिक तेल टैंक द्वारा संचालित होते हैं। रोलर्स के असर और तेल टैंक

मशीन फ्रेम के बाएं और दाएं पक्ष पर स्थापित किया गया है।
